喷涂机器人应用

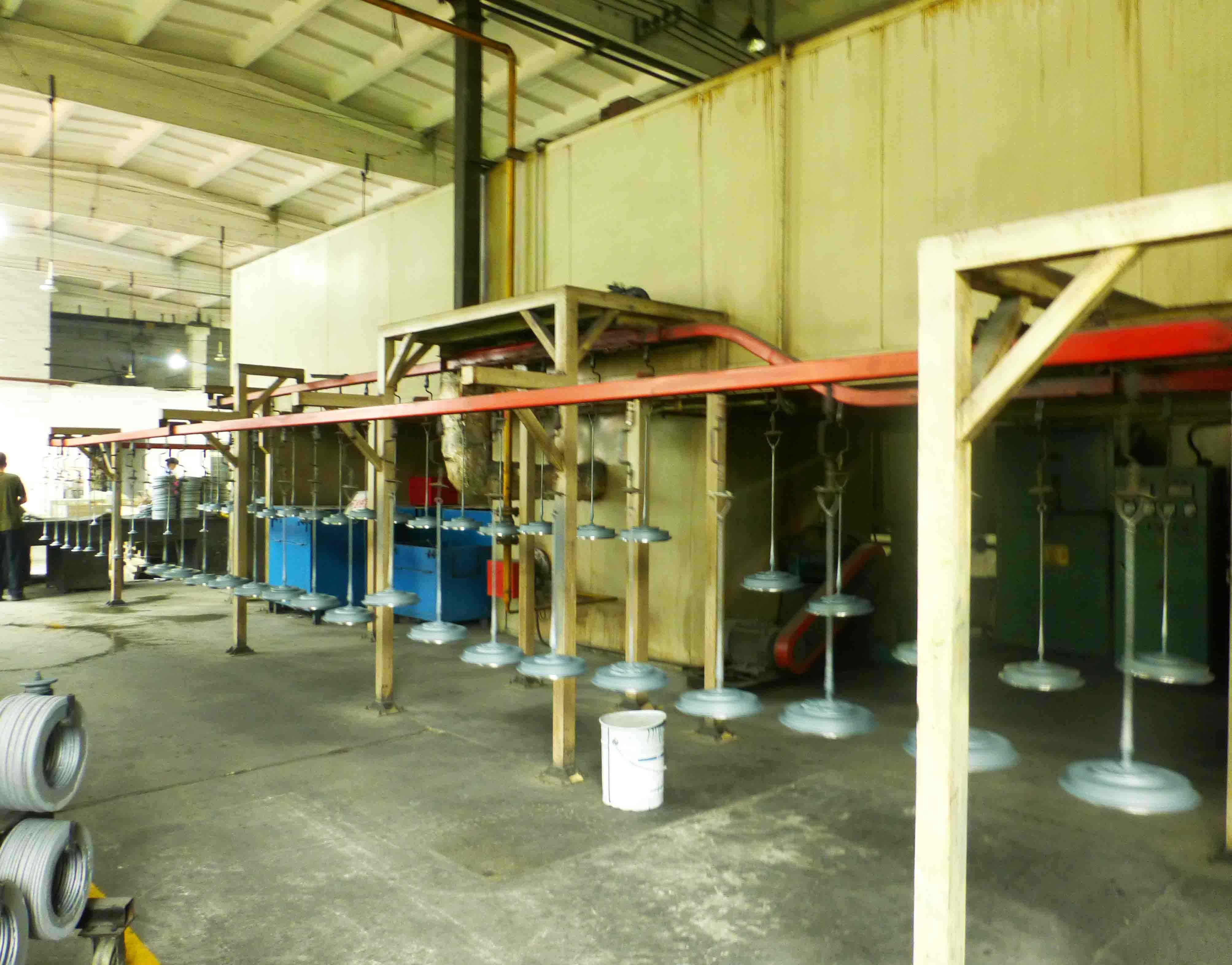

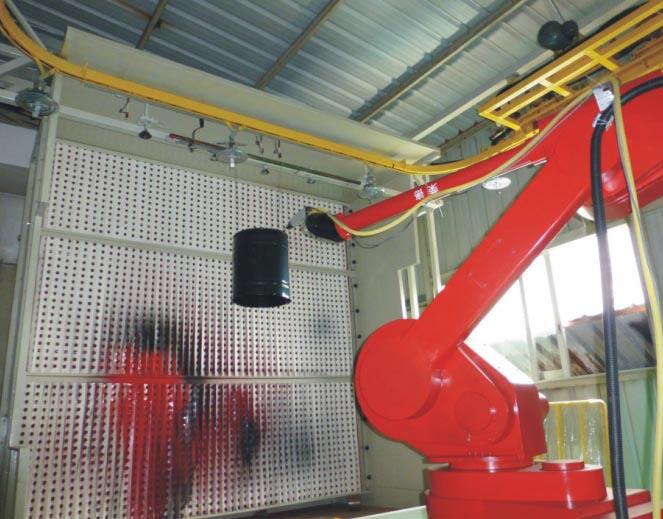

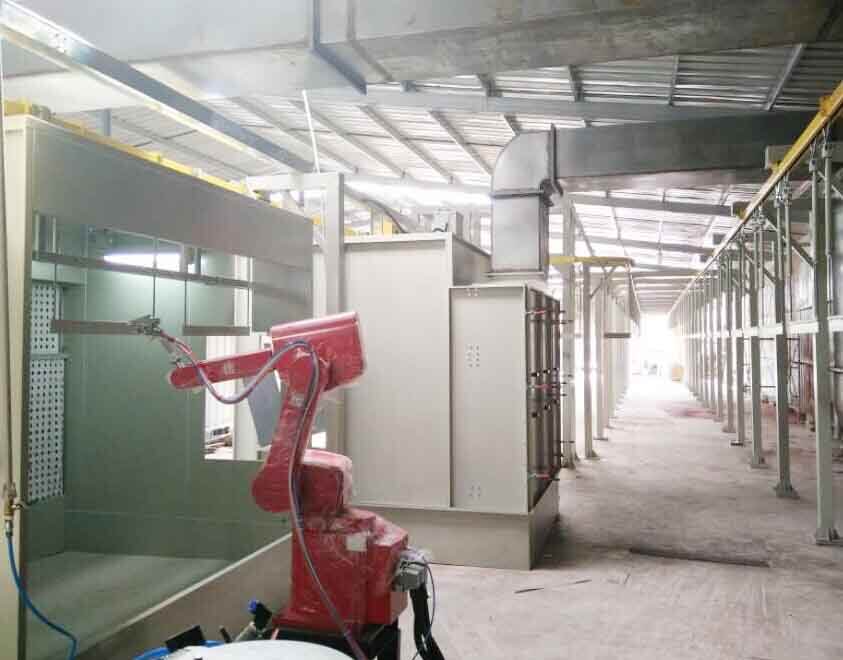

悬挂线+喷涂机器人

悬挂线+喷涂机器人

通用型强,适合各种异形工件,使用率高,可动态同步跟踪输送带,机器人配合生产线喷涂;

分享至:
立即咨询
  • 悬挂线+喷涂机器人
  • 悬挂线+喷涂机器人
  • 悬挂线+喷涂机器人
  • 悬挂线+喷涂机器人

荣德可提供整厂规划喷涂生产线或人工喷涂改自动喷涂。

线体运行方式还可分为:跟踪连续式喷漆或步进式喷漆,工件转动方式有不转、90°、360°这三种形式


喷涂生产线组成结构:

人工上下件、自动输送线、手动除尘/静电自动除尘、预热除湿、自动喷涂设备(往复机、机器人等)、净化车间、漆雾排风系统、恒温恒湿送风系统、高效均压箱、产品表面流平、烘干、冷却系统、中央控制系统、废水废气处理系统等等


喷涂生产线细节说明:

喷涂方式:根据产品的喷涂范围和喷枪的数量,选择合理的自动喷涂设备(往复机、机器人等);

输送方式:悬挂线、地链线、spindle线等;

喷涂环境:喷漆柜采用水帘式或干式、万级、十万级无尘喷涂室,通过高效送风口送入喷房;恒温恒湿等;

烘烤方式:隧道烤炉、精密烤箱、远红外发热IR管、uv固化;

废气处理:喷淋和活性炭过滤后排放等方式;

产    量:取决于工件的的工装方式及涂料的烘烤时间结合线速等因素;

适应工件:塑胶、五金件、木制品、玻璃、陶瓷、磁铁等产品表面喷漆处理;


型号

RDPT01

RDPT02

RDPT03

RDPT0105普通型

RDPT0110加强型

自由度

6

6

6

6

工作范围

1300mm

1300mm

2000mm

2700mm

手腕类型

连接手腕

连接手腕

中空手腕

中空手腕

最大负载能力

手腕5kg

手腕10kg

手腕10kg

手腕10kg

最大直线补偿速度

2.0m/s

2.0m/s

2.0m/s

2.0m/s

重复定位精度

±0.2mm

±0.2mm

±0.5mm

±0.5mm

运转性能

最大行程

JT1

旋转

±170°

±170°

±145°

±145°

JT2

下部手臂

135°至—90°

135°至—90°

105°至—55°

1115°至—65°

JT3

上部手臂

168°至-80°

168°至-80°

90°至-80°

90°至-80°

JT4

旋转1

±360°

±360°

±720°

±720°

JT5

手腕俯仰

±120°

±120°

±720°

±720°

JT6

旋转2

±720°

±720°

±410°

±410°

重量

210KG

220kg

460kg

590kg

本体颜色

中国红RAL2008

中国红RAL2008

中国红RAL2008

中国红RAL2008
