重工机械

转子机器人喷漆设备

转子机器人喷漆设备

自动喷涂机械手:

荣德防爆喷涂机器人适合定子涂覆,转子喷涂,铁芯涂装,马达喷涂

分享至:
立即咨询
  • 转子机器人喷漆设备
  • 转子机器人喷漆设备
  • 转子机器人喷漆设备
  • 转子机器人喷漆设备

荣德防爆喷涂机器人适合定子涂覆,转子喷涂,铁芯涂装,马达喷涂

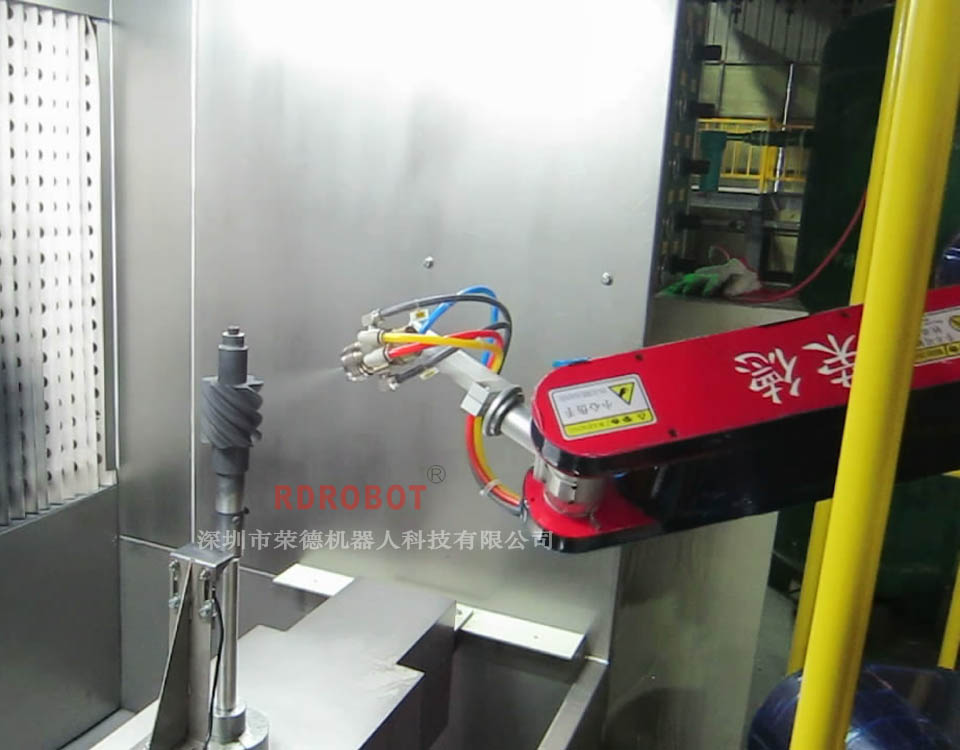

1.RDPT01喷涂机器人:内置节油程序,比同类设备节省油漆。机器人仿形喷涂轨迹精确,喷涂均匀性好。机器人体积小,工作范围大,速度快,精度高,特别合适中小零件的喷涂,可与转台、滑台输送链系统等辅助设备集成作业。柔性大,可实现内表面和外表面的喷涂提高喷涂质量和材质利用率。


2.机器人底座:一型机器人底坐规格尺寸:L800*W500mm

3.产品自转部分:规格尺寸:L500*W500*H600mm。可90度分度定位或360度连续旋转。

4.喷涂及供油部分:涂料粘度<25S(岩田二号量杯),涂料适用于油管输送。自动调节雾化,喷幅大小及油量大小。

供油部分:隔膜泵浦、供漆压力减压阀、漆宝气动搅拌器。


5.干式喷漆柜:外型尺寸L1800*W1500*H2000mm,采用过滤棉,可快速更换。

离心式风机,结构紧凑且风叶可随马达打开,此设计主要优势是易于清理叶轮上所沾油漆、粉末等杂物,置于水柜上或楼顶。


6.升降检测机构:升降采用气缸、检测采用光眼,检测产品定位后机器人开始喷涂

7.精密柜式烤箱:自动恒温,连续可调,采用集中加热箱方式,便于维修,空炉升温时间30分钟。

8.电气控制:交流接触器、热继电器,空气开关,电压表、电流表等。

型号

RDPT01

RDPT02

RDPT03

RDPT0105普通型

RDPT0110加强型

自由度

6

6

6

6

工作范围

1300mm

1300mm

2000mm

2700mm

手腕类型

连接手腕

连接手腕

中空手腕

中空手腕

最大负载能力

手腕5kg

手腕10kg

手腕10kg

手腕10kg

最大直线补偿速度

2.0m/s

2.0m/s

2.0m/s

2.0m/s

重复定位精度

±0.2mm

±0.2mm

±0.5mm

±0.5mm

运转性能

最大行程

JT1

旋转

±170°

±170°

±145°

±145°

JT2

下部手臂

135°至—90°

135°至—90°

105°至—55°

1115°至—65°

JT3

上部手臂

168°至-80°

168°至-80°

90°至-80°

90°至-80°

JT4

旋转1

±360°

±360°

±720°

±720°

JT5

手腕俯仰

±120°

±120°

±720°

±720°

JT6

旋转2

±720°

±720°

±410°

±410°

重量

210KG

220kg

460kg

590kg

本体颜色

中国红RAL2008

中国红RAL2008

中国红RAL2008

中国红RAL2008
