荣德服装模特喷漆生产线主要应用于各种人体模特道具、工艺品、全身硬体模特、半身硬体模特儿等产品的表面喷漆处理作业。
整套喷漆生产线主要包括一下部分：

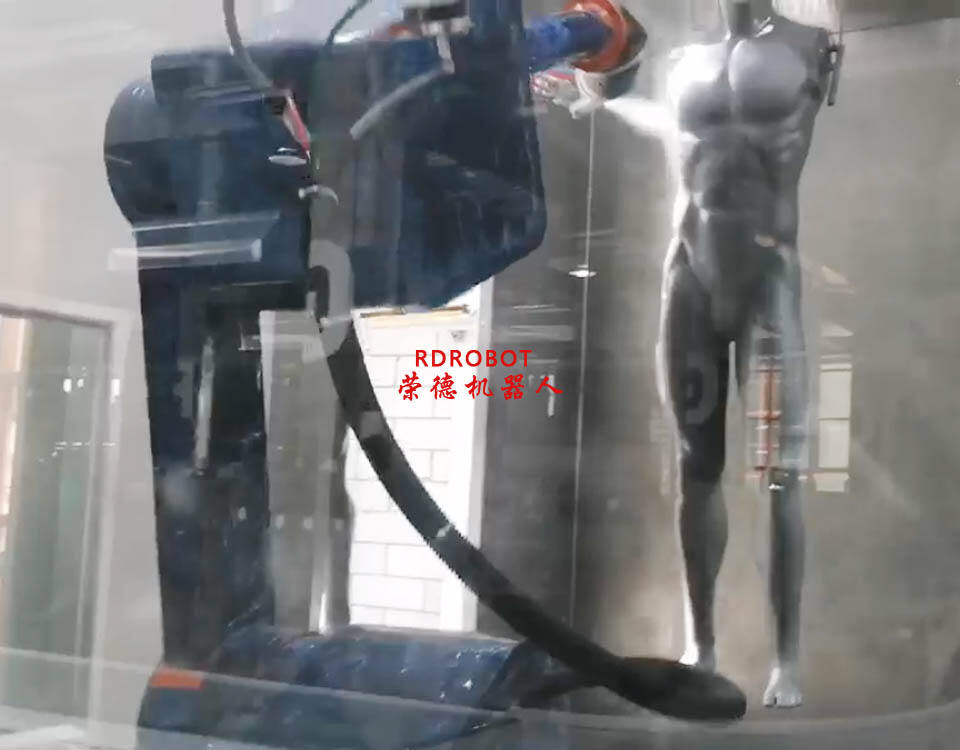

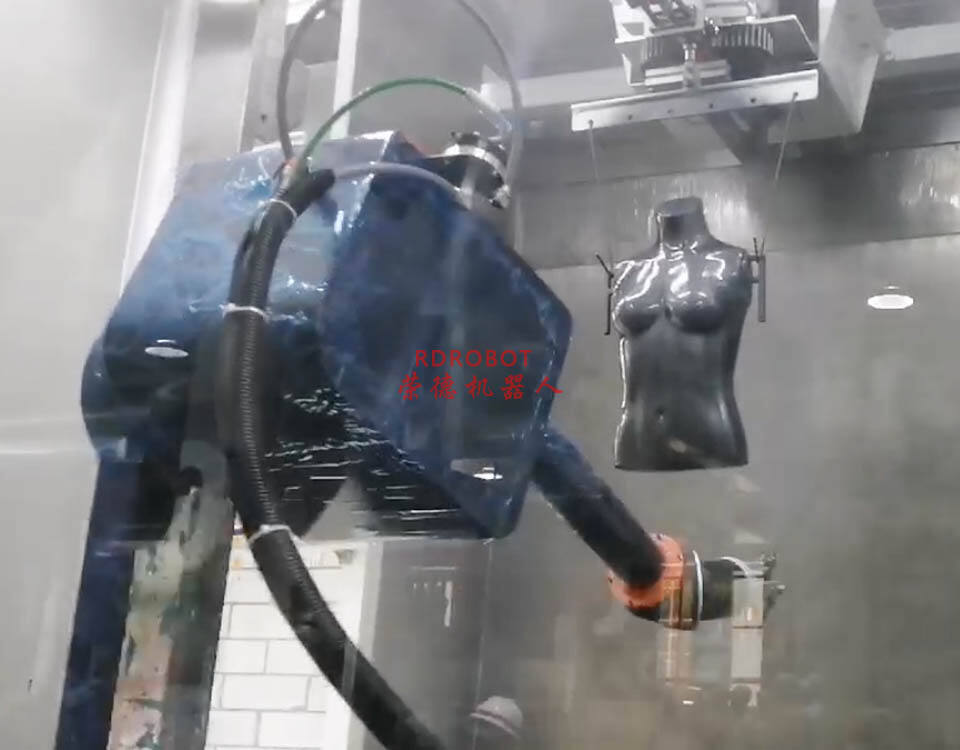

1.RDPT010203防爆喷涂机器人
2.机器人底座
3.工件检测系统

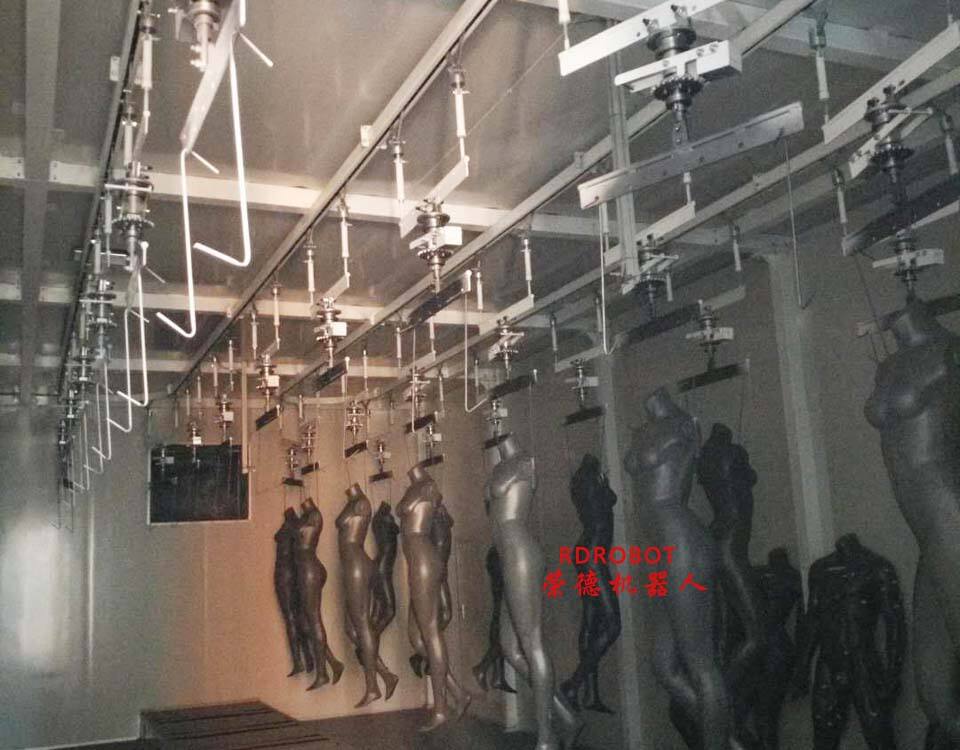

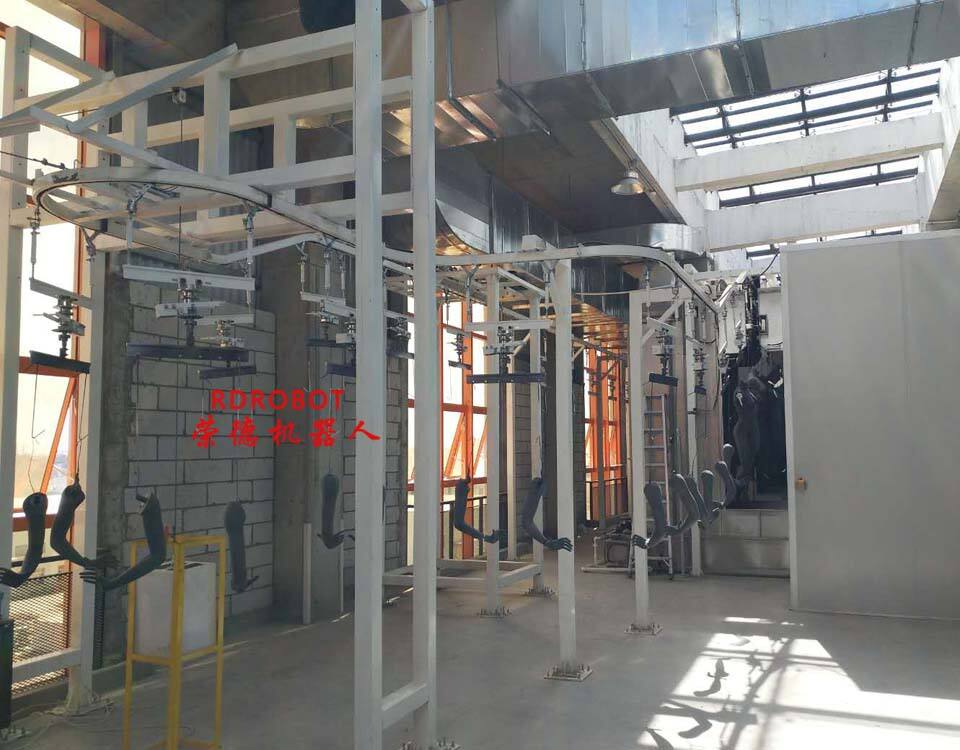

4.悬吊输送线：输送机为架空式，可自由选择搬运路线,有效的利用空间,由链条、轨道、支架
传动装置和调整装置等单元组成。输送线长约82.35M。
5.负载横梁
6.悬吊输送机动力
7.工件自转机构
8.水帘水洗式喷漆柜
9.人工喷漆柜
10.喷涂及供油部分：适应于油性油漆，漆宝隔膜泵浦。
11.流平段
12.固化炉
13.固化炉加热系统
14.操作间
|
型号 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加强型 |
||||||
|
自由度 |
6轴 |
6轴 |
6轴 |
6轴 |
|||
|
工作范围 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕类型 |
连接手腕 |
连接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大负载能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直线补偿速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重复定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
运转性能 |
最大行程 |
JT1 |
旋转 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋转1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋转2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本体颜色 |
中国红RAL2008 |
中国红RAL2008 |
中国红RAL2008 |
中国红RAL2008 |
|||
一、荣德有25年非标设备定做专业经验
二、荣德是35家五百强企业指定供应商
三、荣德通过了国家高新技术企业认定
四、荣德通过了国际质量管理体系认证
五、荣德拥有四十多项国家授权专利
六、与高校合作共建了产学研基地
七、荣德喷涂机器人是科技部立项的喷涂机器人技术
八、荣德建立了700多平方喷涂实验室提供免费打样
