橡胶轮胎机器人自动喷涂线
工装板式输送线输送+机器人喷涂+机械手翻面：
根据用户的产品特点及要求设计，用于轮胎的喷涂、烘干等工序，产品采用工装式滑撬线输送，机器人自动喷涂，机械手自动翻面，减少人工劳动力，提升企业自动化程度，便于管理。
橡胶轮胎机器人自动喷涂线是根据用户的产品特点及要求设计，用于轮胎的喷涂、烘干等工序，产品采用工装式滑撬线输送，机器人自动喷涂，机械手自动翻面，减少人工劳动力，提升企业自动化程度，便于管理。
1.场地尺寸：L16500*W7000*H2650mm；
2.工件品种：轮胎；
3.工件材质：五金+橡胶，喷涂区域为五金部件。
4.工件最大外形尺寸：外径φ558*H400mm；
5.工件最大重量：50kg；
6.工作时间：每年工作日300天，每日工作一班，每班工作8~10小时；
7.理论产能：90件/小时，若底漆和面漆中间需要间隔时间，则产量相应减少；
8.线体速度：1-5M/min可调。

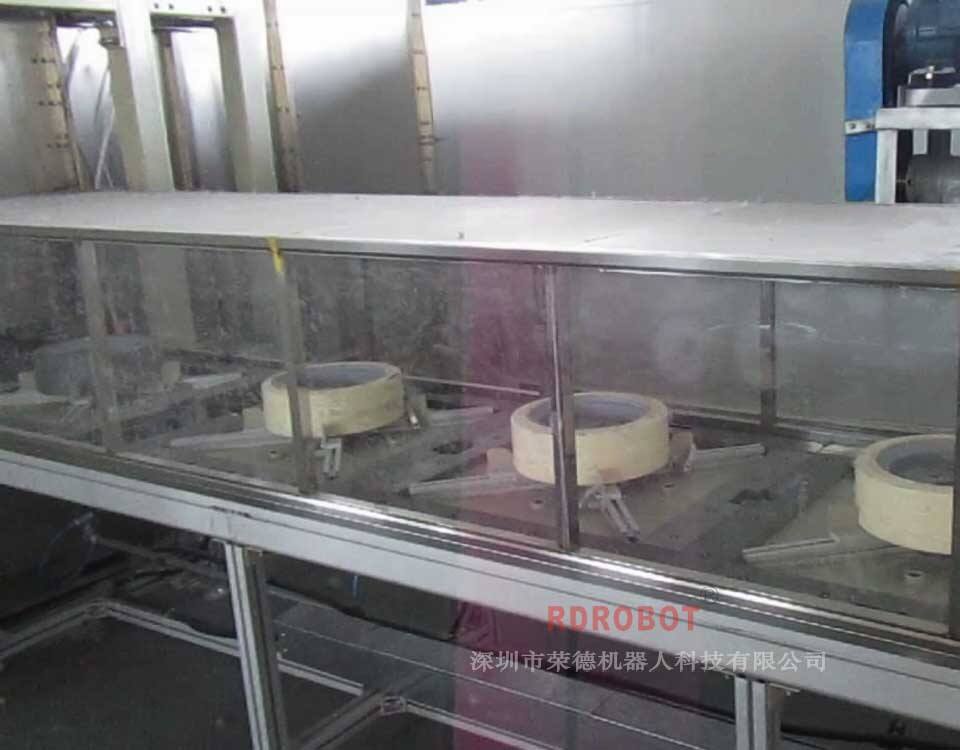

9.输送方式：采用工装板式输送线输送；

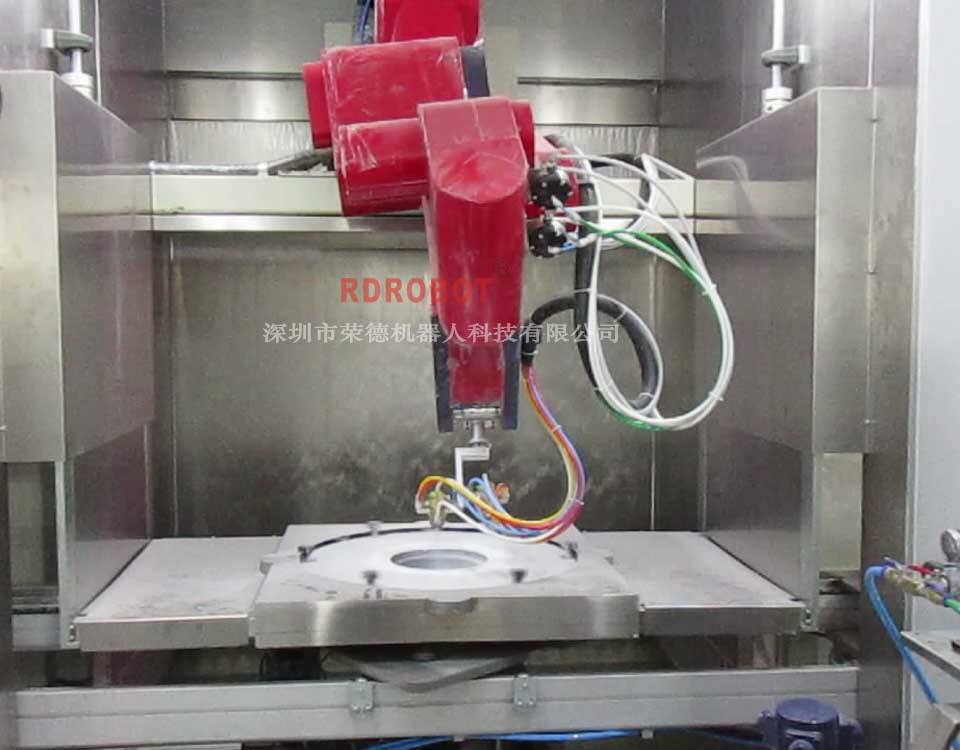

10.喷漆方式：机器人喷涂；

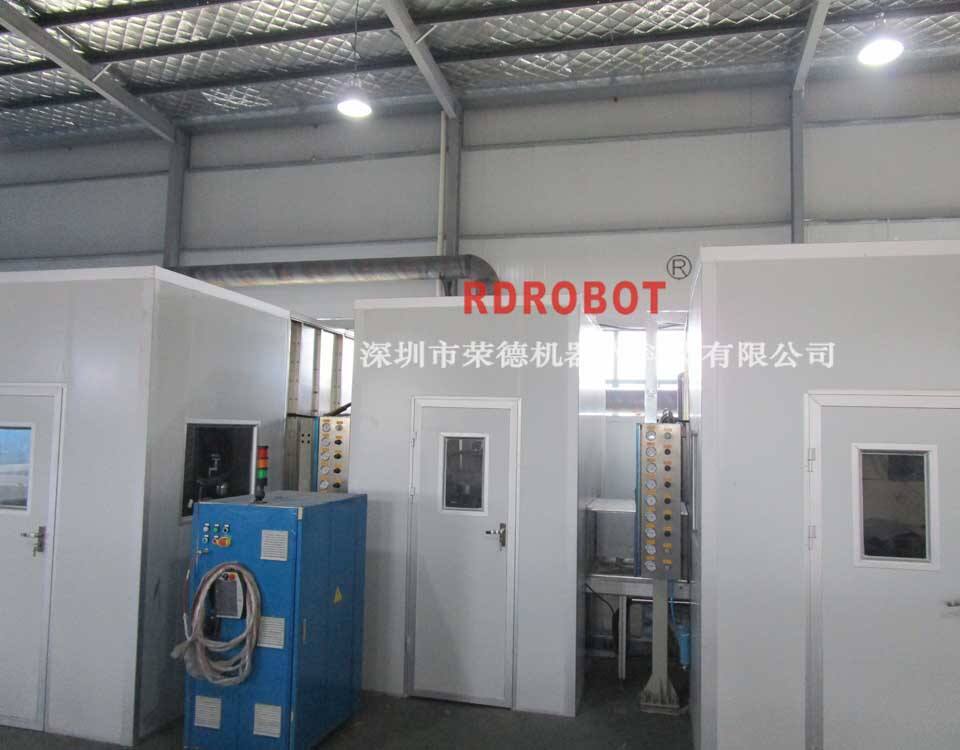

11.漆雾处理方式：水帘柜初步处理，末端达到可排放标准的漆雾处理设备和废水处理设备，都需找当地环保部门公示的有资质的环保厂家制作；
12.涂料品种：五金漆；
13.除尘方式：人工除尘；
14.线体高度：750mm；
工艺流程：
人工遮弊--人工或机器人上件-机器人喷A面底漆--机器人喷A面面漆--机械手翻面--机器人喷B面底漆--机器人喷B面面漆--自动流平--自动烘干--人工或机器人下件

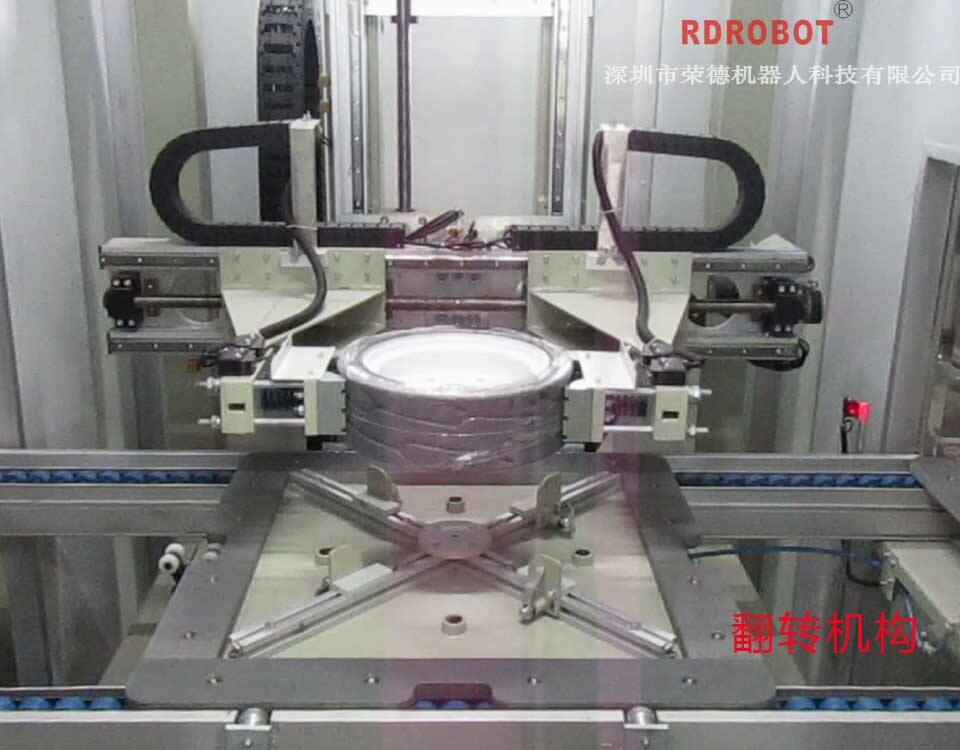

橡胶轮胎机器人自动喷涂线包括自动喷涂输送线、待料输送线、自动顶升平移机、工装板、顶升自转机构、RDPT01喷涂机器人、工件检测系统、机器人机架、水帘水洗式喷漆柜、遮蔽机构、自动翻面机械手、喷枪及供油部分、固化炉加热系统、固化炉、电气部分等组成部分。
|
型号 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加强型 |
||||||
|
自由度 |
6轴 |
6轴 |
6轴 |
6轴 |
|||
|
工作范围 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕类型 |
连接手腕 |
连接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大负载能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直线补偿速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重复定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
运转性能 |
最大行程 |
JT1 |
旋转 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋转1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋转2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本体颜色 |
中国红RAL2008 |
中国红RAL2008 |
中国红RAL2008 |
中国红RAL2008 |
|||
荣德自动喷涂设备适用范围
家电、通讯数码行业：手机：触摸屏、相机镜头、笔记本外壳、音响外壳喇叭、收音机、电视机、鼠标、键盘等；
磁环、陶瓷行业：磁环、地板砖、天花板、陶瓷杯等；
家居、木器家具行业：木板、木尺、木门、床垫、木盒、抽屉、刀架、工艺品等；
汽车、车类配件行业：行李架、保险杆、内饰件、碟刹盘、门把手、汽缸垫、导航面板、仪表盘、方向盘、整车、车桥等 ；
玩具、塑胶外壳行业：圣诞球、装饰品 、南瓜灯、玩具等；
体育、办公器材行业：高尔夫球 、打印机滚子、球杆、头盔、鞋底、面罩、滑雪器材、滑冰器材、冲浪板、电子琴等；
五金日用品、厨具行业：轴承、锯片、不锈钢板等五金件；电吹风、酒瓶等日常用品； 水龙头等卫浴用品；咖啡壶等厨具； 灭火器、安全帽等安防产品；体温计、听诊器等医疗器械；
电力行业行业：电力电容、马达、变压器、发电机、电源开关、轴心、电阻片等；
阻焊油墨行业：PCB线路板（各种电器的PCB板）；
其他行业：绷带、衣服、食品等其他行业的产品；
