磁铁喷涂

磁瓦自动喷漆烘干线

磁瓦自动喷漆烘干线

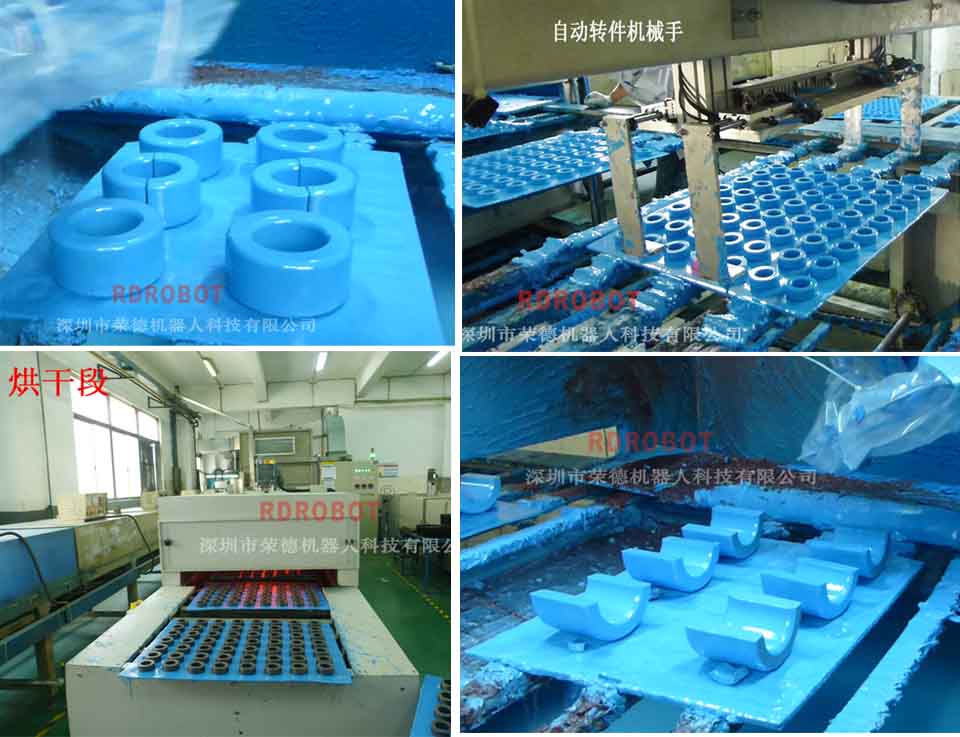

自动输送线+往复机喷漆+烘干线+自动转件机械手:

在线往复式喷漆烘干线可应用于磁环 、磁珠 、磁砖 、磁瓦、电感、磁棒、磁芯、磁铁等磁性材料自动喷涂,比如非晶磁环、阻抗磁环、抗干扰磁环、感应磁环、铁氧体磁环、夹扣式磁环、扁形磁环、电动工具磁环、镍锌磁珠、两片式磁芯、注塑磁环等磁性产品的表面自动喷涂作业。

分享至:
立即咨询
  • 磁瓦自动喷漆烘干线
  • 磁瓦自动喷漆烘干线

磁环在线往复式喷漆烘干线

1.预热炉:烤炉部分自动恒温,连续可调

2.喷漆生产线:动力部分是电子调速,范围1-5m/min可调。

3.在线四轴自动喷漆机:喷枪雾化,扇形、油量采用模拟量比例控制,由触摸屏上直接设置参数,快速编程可用10分钟左右编制一组程序可贮存200组程序

X1轴:喷枪左右运动,行程600mm,速度范围0-1.5m/s

Y2轴:喷枪前后运动,行程600mm,速度范围0-1.5m/s

Z3轴:喷枪上下运动,行程300mm,速度范围0-0.3m/s

W4轴:喷枪水平方向摆动,行程0-90度,速度范围0-60°/S


4.喷涂部分及供油部分:涂料粘度<25S(岩田二号量杯),涂料适用于油管输送。

5.四轴机配套水帘式喷漆柜:外形尺寸:L1680*W3000*H2400mm

6.平移机械手:高强度同步带输送,上银直线导轨

7.过渡线

8.烘干线


应用范围:

在线往复式喷漆烘干线可应用于磁环 、磁珠 、磁砖 、磁瓦、电感、磁棒、磁芯、磁铁等磁性材料自动喷涂,比如非晶磁环、阻抗磁环、抗干扰磁环、感应磁环、铁氧体磁环、夹扣式磁环、扁形磁环、电动工具磁环、镍锌磁珠、两片式磁芯、注塑磁环等磁性产品的表面自动喷涂作业。

荣德可提供整厂规划喷涂生产线或人工喷涂改自动喷涂。

线体运行方式还可分为:跟踪连续式喷漆或步进式喷漆,工件转动方式有不转、90°、360°这三种形式


喷涂生产线组成结构:

人工上下件、自动输送线、手动除尘/静电自动除尘、预热除湿、自动喷涂设备(往复机、机器人等)、净化车间、漆雾排风系统、恒温恒湿送风系统、高效均压箱、产品表面流平、烘干、冷却系统、中央控制系统、废水废气处理系统等等


喷涂生产线细节说明:

喷涂方式:根据产品的喷涂范围和喷枪的数量,选择合理的自动喷涂设备(往复机、机器人等);

输送方式:悬挂线、地链线、spindle线等;

喷涂环境:喷漆柜采用水帘式或干式、万级、十万级无尘喷涂室,通过高效送风口送入喷房;恒温恒湿等;

烘烤方式:隧道烤炉、精密烤箱、远红外发热IR管、uv固化;

废气处理:喷淋和活性炭过滤后排放等方式;

产    量:取决于工件的的工装方式及涂料的烘烤时间结合线速等因素;

适应工件:塑胶、五金件、木制品、玻璃、陶瓷、磁铁等产品表面喷漆处理;
