遥控器外壳自动喷漆线

遥控器外壳自动喷漆线

平面往复式自动喷涂生产线:

分享至:
立即咨询
  • 遥控器外壳自动喷漆线
  • 遥控器外壳自动喷漆线
  • 遥控器外壳自动喷漆线
  • 遥控器外壳自动喷漆线

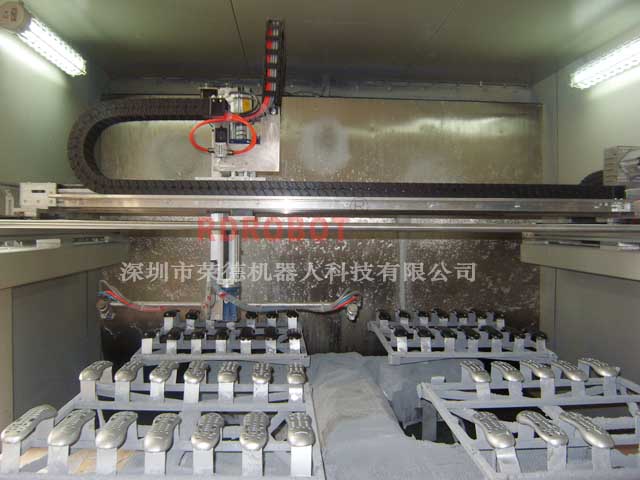

遥控器外壳自动喷漆生产线

1.自动输送生产线

规格尺寸:3800*W1200*H800mm

动力:电子调速范围4-20M/min,工艺速度15M/min,步进式运转。

输送采用SUS202 P=38.1优质不锈钢链条输送。


2.五轴往复自动喷涂机

产量:具体视工件而定。

喷涂方式:往复喷涂。

X1轴喷涂行程600mm,速度范围0-1.5m/s,ESTUN伺服马达驱动,防尘机械臂。

Y2轴喷涂行程500mm,速度范围0-1.5m/s,ESTUN伺服马达驱动,防尘机械臂。

Z3轴:喷枪上下运动,喷涂行程200mm,速度范围0-0.3m/s,ESTUN伺服马达驱动,

防尘密封机械臂。

W4轴:喷枪垂直方向摆动,行程0-180度,速度范围0-60°/S,研控步进马达驱动。

T5轴:喷枪水平方向摆动,行程0-150度,速度范围0-60°/S,研控步进马达驱动。

自动加油杯。


3.喷涂及供油部分:涂料粘度<25S(岩田二号量杯),涂料适用于油管输送。

4.水帘水洗式喷漆柜


好品质-选荣德,22年研发自动喷涂设备经验,国家高新技术企业,七百平米实验室提供免费试机打样!免费试喷打样热线:138 2368 0921 白小姐

荣德可提供整厂规划喷涂生产线或人工喷涂改自动喷涂。

线体运行方式还可分为:跟踪连续式喷漆或步进式喷漆,工件转动方式有不转、90°、360°这三种形式


喷涂生产线组成结构:

人工上下件、自动输送线、手动除尘/静电自动除尘、预热除湿、自动喷涂设备(往复机、机器人等)、净化车间、漆雾排风系统、恒温恒湿送风系统、高效均压箱、产品表面流平、烘干、冷却系统、中央控制系统、废水废气处理系统等等


喷涂生产线细节说明:

喷涂方式:根据产品的喷涂范围和喷枪的数量,选择合理的自动喷涂设备(往复机、机器人等);

输送方式:悬挂线、地链线、spindle线等;

喷涂环境:喷漆柜采用水帘式或干式、万级、十万级无尘喷涂室,通过高效送风口送入喷房;恒温恒湿等;

烘烤方式:隧道烤炉、精密烤箱、远红外发热IR管、uv固化;

废气处理:喷淋和活性炭过滤后排放等方式;

产    量:取决于工件的的工装方式及涂料的烘烤时间结合线速等因素;

适应工件:塑胶、五金件、木制品、玻璃、陶瓷、磁铁等产品表面喷漆处理;
